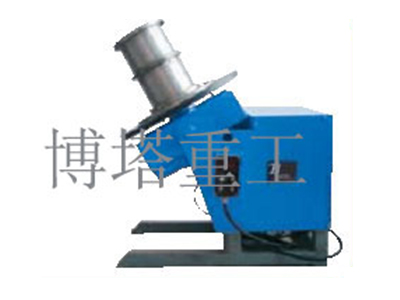

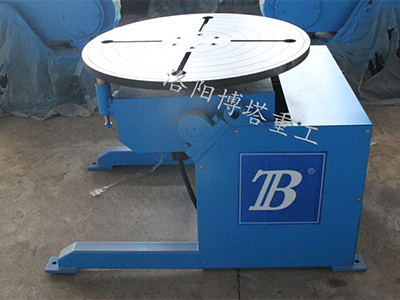

一、BHB-1/3  100kg 300kg焊接變位機（手動翻轉）

  1、概述
  變位機采用座式結構，主要由機架、回轉機構、翻轉機構、導電裝置、電氣控制等組成。工作臺回轉采用直流脈寬無級調速的方式，轉速均勻，變位機留有與我公司品牌操作機聯動的接口。
  2、設備主要特點
  1）變位機機架由型鋼和鋼板組焊而成，設計結構合理，具有抗彎能力和防扭曲的能力。
  2）回轉機構主要由回轉工作臺、傳動機構等組成。
  3）工作臺臺面為圓形結構，上面加工有間隔分布均勻的環形定位線并制有放射性T型槽，即方便工件對中，又可以方便地安裝各種定位及夾緊工裝。
  4）工作臺回轉驅動原理：直流電機-齒輪箱減速機-大/小齒輪-工作臺回轉。工件在額定負載情況下，可確保工作臺在回轉過程中可以停止在任意位置。驅動電機采用直流脈寬無極調速，較寬的調速范圍能滿足工件焊接要求。
  5）工作臺的翻轉采用手動驅動，通過手搖蝸桿與半圓蝸輪盤嚙合，驅動翻轉機構的翻轉。工作臺在翻轉過程中的制動，由渦輪蝸桿本身的自鎖性能來保證，確保翻轉機構停位準確，蝸桿設置手動鎖緊機構。
  6）在工作臺下面安裝有導電裝置，從而形成良好的焊接地線導電回路。
  7）在回轉軸上設有翻轉角度指針，方便人員調整工作臺翻轉角度。

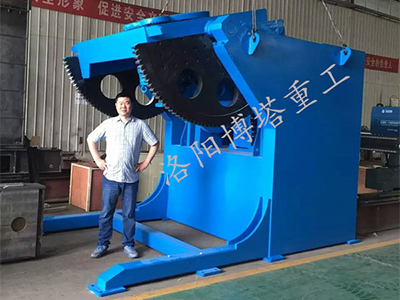

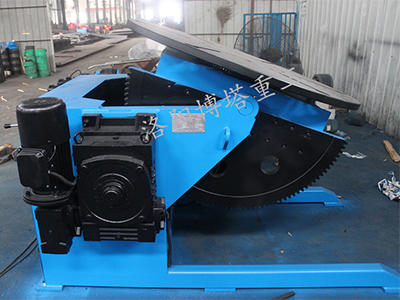

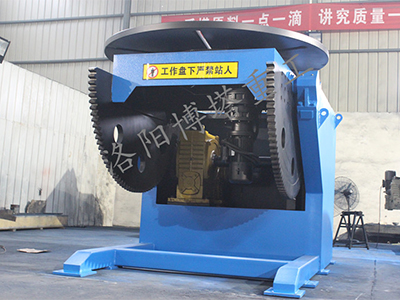

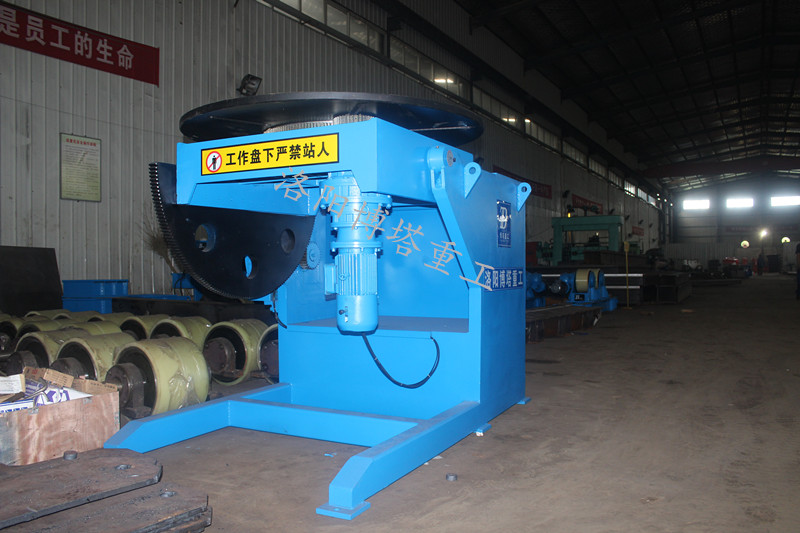

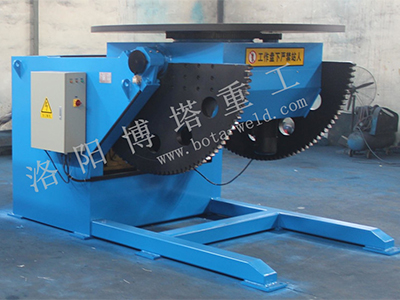

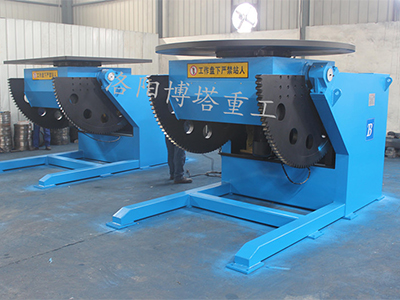

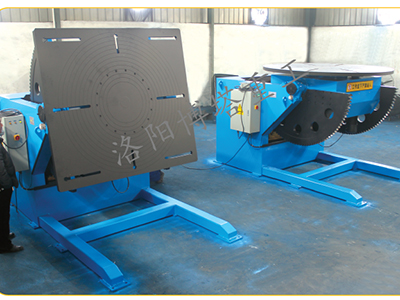

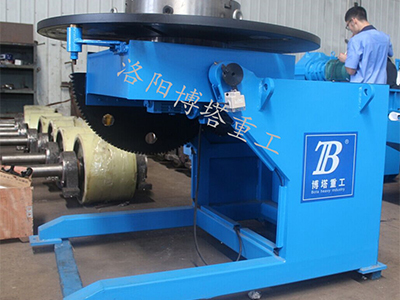

  二、BHB-6/10/20/30/50  600kg/1T/2T/3T/5T變位機
  1、設備概述
  變位機采用座式結構，主要由機架、回轉機構、翻轉機構、導電裝置、電氣控制等組成。工作臺回轉采用交流變頻無級調速的方式，轉速均勻，無爬行，保證滿足設計焊接速度的要求。變位機留有與我公司品牌操作機聯動的接口。
  2、設備主要特點
  1）變位機機架由型鋼和鋼板組焊而成，其設計結構合理，具有抗彎能力和防扭曲的能力。
  2）600kg變位機回轉機構主要由回轉工作臺、傳動機構等組成；1T及以上變位機回轉機構主要由回轉工作臺、回轉支承、傳動機構等組成。
  3）工作臺臺面為圓形結構，上面加工有間隔分布均勻的環形定位線并制有放射性T型槽，即方便工件對中，又可以方便地安裝各種定位及夾緊工裝。
  4）回轉支承采用“單排球式回轉支承”，自帶高精度外齒型回轉盤，能同時承受軸向力、徑向力及傾覆力矩，承載能力大，回轉精度高。結構合理、剛性好、自重輕、使用壽命長。
  5）回轉支承為全密封設計，潤滑脂不易泄露，外部塵土也不能進入回轉支承內損害回轉支承，能滿足較為惡劣的焊接環境使用。
  6）600kg至2T變位機：工作臺回轉驅動原理：電機-蝸輪蝸桿減速機-小齒輪-回轉支承-工作臺回轉。工件在額定負載情況下，可確保工作臺在回轉過程中可以停止在任意位置。驅動電機采用變頻無極調速，較寬的調速范圍能滿足工件焊接要求。3T及以上變位機工作臺回轉驅動原理：制動電機-擺線針減速機-小齒輪-回轉支承-工作臺回轉。當工件在額定負載情況下，通過電機制動器制動工作臺，確保工作臺在回轉過程中可以停止在任意位置。驅動電機采用變頻無級調速，較寬調速范圍能滿足工件焊接要求。
  7）600kg至2T變位機：工作臺的翻轉也由交流電機驅動，通過蝸輪蝸桿減速機輸出端的齒輪與半圓齒盤嚙合，驅動翻轉機構的翻轉。工作臺在翻轉過程中的制動，由蝸輪蝸桿減速機本身的自鎖性能來保證，確保翻轉機構停位準確。3T及以上變位機工作臺的翻轉也由交流制動電機驅動，通過蝸輪蝸桿減速機輸出端的齒輪與半圓齒盤嚙合，驅動翻轉機構的翻轉。工作臺在翻轉過程中的制動，由電機制動器及蝸輪蝸桿減速機本身的自鎖性能雙重來保證，確保翻轉機構停位準確。
  8）在工作臺下面安裝有導電裝置，從而形成良好的焊接地線導電回路，避免回轉支承過電，影響使用壽命。
  9）在回轉軸上設有翻轉角度指針，方便人員調整工作臺翻轉角度。
  10）變位機預留聯動接口可與操作機、焊機聯動組成焊接中心。
